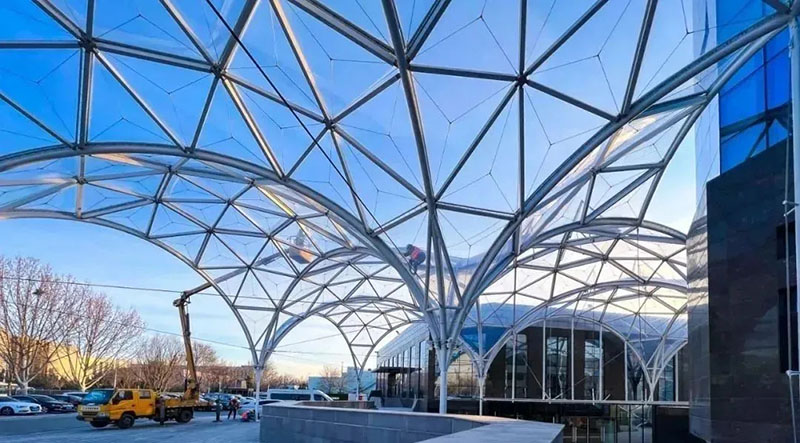

不銹鋼+鋁合金+ETFE膜

新冠疫情爆發以來，知名疫苗研發企業科興公司已經向全世界提供了超過二十億劑疫苗，但其疫苗研發和生產空間一直處于嚴重短缺狀態。在此背景下，中國建筑設計研究院發揮央企責任擔當，積極響應，與科興集團達成戰略合作。

院內多專業技術團隊在總建筑師崔愷院士帶領下，承擔了天富廠區更新改造、凱信廠區、生物疫苗質量研究中心等項目的設計工作，提供了適應需求、高效快速的解決方案，目前部分項目已投入使用。

科興天富廠區更新改造已投入使用

位于北京南郊大興的科興天富疫苗廠區，由既有工業廠房改造而來。廠區的密度較大，開放空間不多。疫苗生產晝夜不停，車間實行24小時工作制，全員的用餐都在廠區東南角一座24小時開放的集中食堂，用餐的員工在風雨中川流不息。

我們由此想到，能不能在對周邊生產辦公不產生太大影響的前提下，進行局部輕介入的提升改造，為員工在通往食堂必經的下沉庭院處，提供一個遮風避雨的、半室外的休閑活動場所？

為了做到工期短、現場作業少、干擾小，我們決定采用裝配式的輕型金屬+膜結構，來設計一套模塊裝置，介入現在略顯消極的空間縫隙。

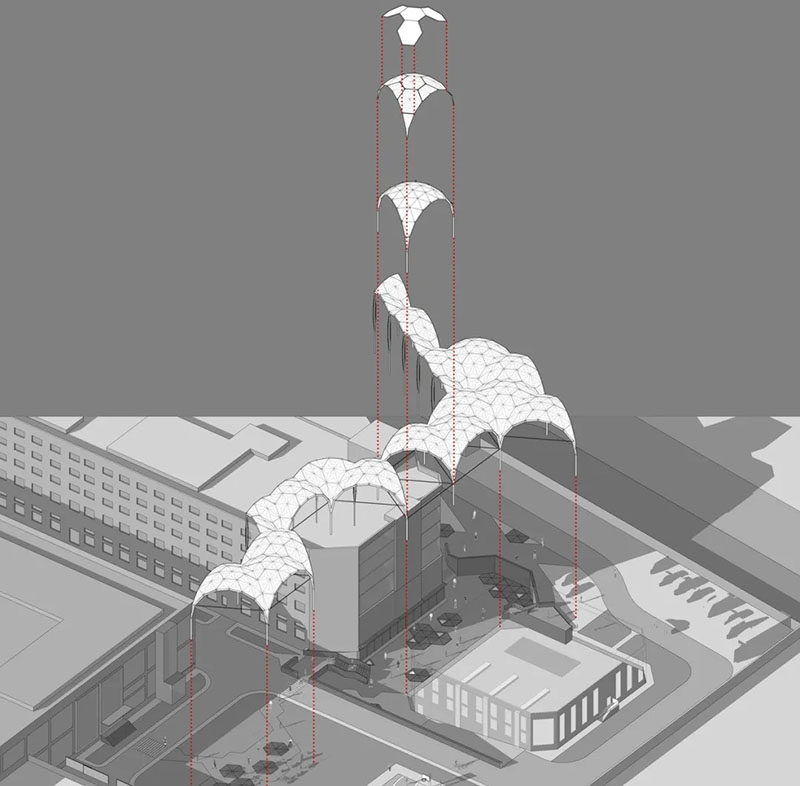

分解軸測圖

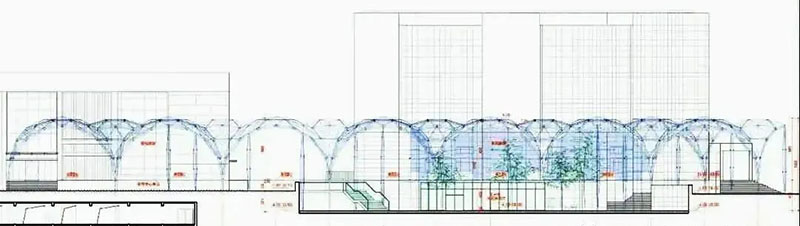

長軸剖面圖

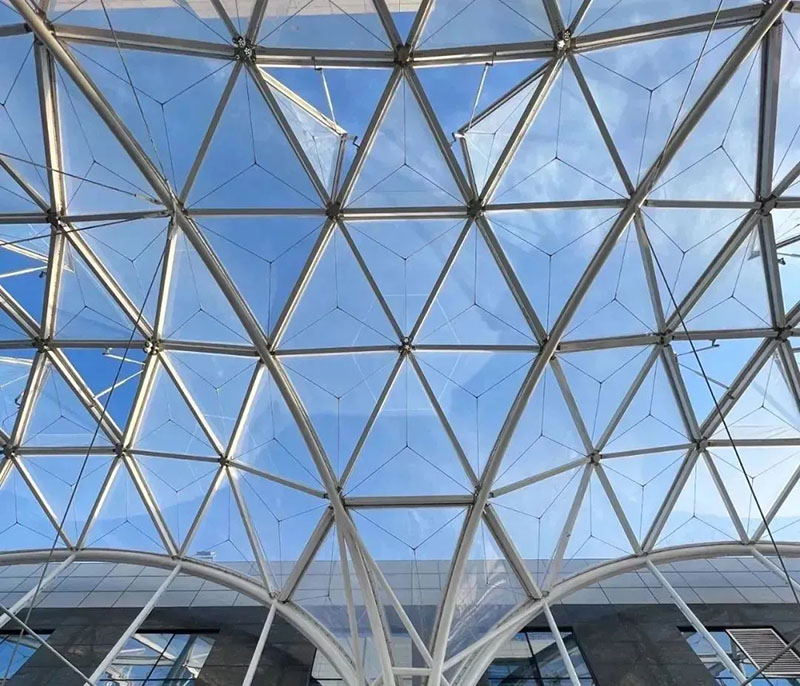

基本幾何體來自象征細胞的球面拱，為了使球面拱能“嵌入”直線邊界的剩余空間，對拱在投影面上做60度等邊的切削，得到一個模塊原型。纖細的不銹鋼張弦柱+不銹鋼圓管拱梁組成主體結構，三角單元的鋁合金桿組成次級結構，覆以ETFE透明張拉膜。

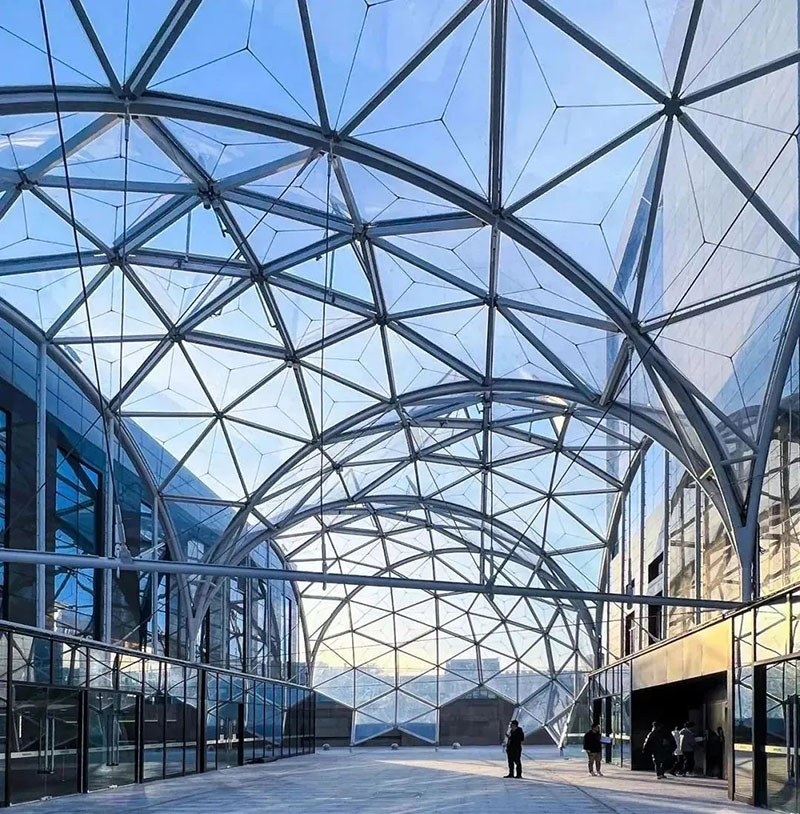

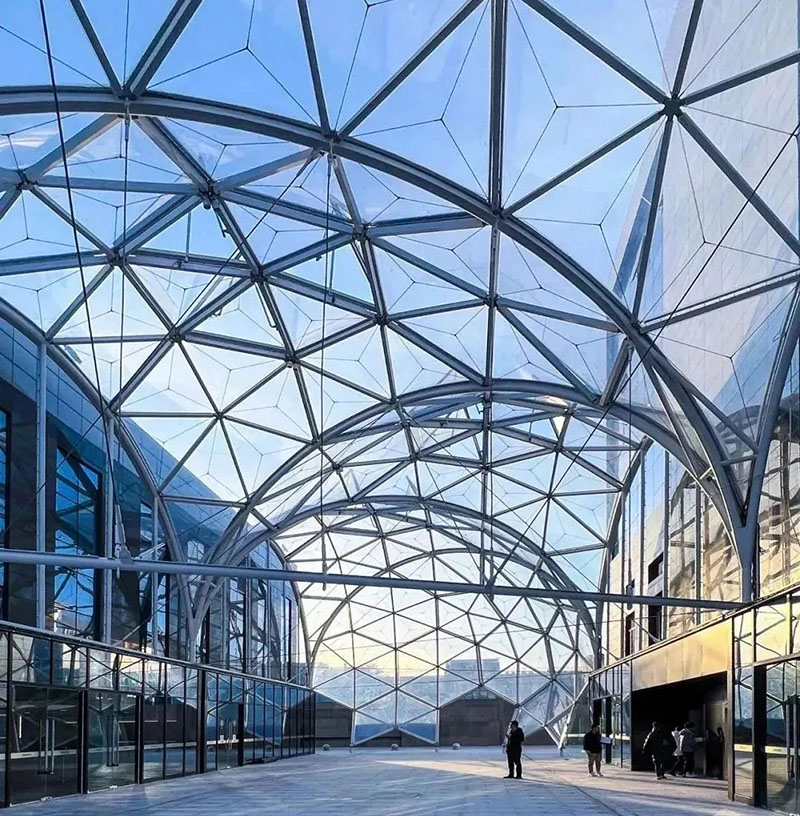

這個原型可以在各種剩余空間里組合、拼裝、蔓延……從設計到施工，總計100多天，我們得到了一座優雅、精致、晶瑩剔透的半室外宮殿。
